i90M

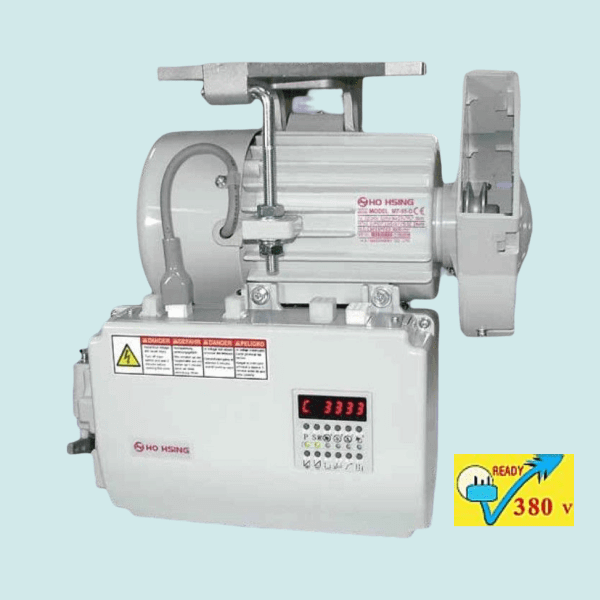

i90M big
i90M - 下挂型，可支援任何车种缝纫机
  • 高阶全功能伺服马达。
  • 下挂型，可支援任何车种缝纫机。
  • 支援多个输入/ 输出应用。
  • 可支援380V 电源系统 ( 选配)。
  • 支援操作盒（选配）。

YouTube icon small

Specification /规格表

FUNCTION机 能i 90M Series
Motor Rating马达出力550W750W
Power Voltage Range电压范围Single Phase ( 单相) : 100~120V or 200~240V
Three Phase ( 三相) : 200~240V or 380~400V
Soft Start慢速起动●
Presser Foot Lifter押脚提升●
Trimmer切线●
Wiper拨线●
Condensed stitch / Stitch lock / Back-Tacking密缝 / 锁线 / 回缝●
Motor Running Signal (Needle Cooling)马达运转输出●
Edge Sensor电眼●
Multi-Pulse Output脉冲输出1 Pulse
Input Ports输入埠数15
Solenoid Output Ports电磁阀输出埠数12
* Gross Weight / 毛重 550W : 15.0 Kgs / 750W : 15.5 Kgs * Packing Dimension / 包装尺寸 424 L x 409 W x 355 H mm
Actual weight might be different depends on the varied accessories. 实际重量会依配件的不同而有所差异。

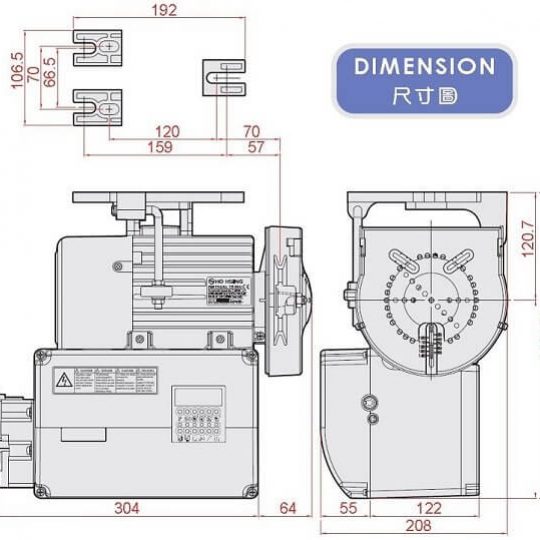

Dimension / 尺寸图

i90m-dim-motor

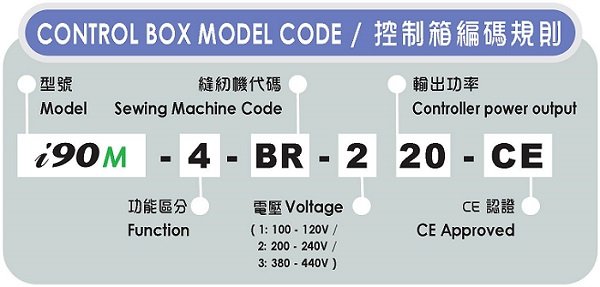

Model Code / 编码表

i90m model code control box tw en

Operation Box/ 选针盒

C60
C-60 選針盒
  • 液晶显示设定参数。
  • 起始 / 终止回缝针数设定范围1~15针。
  • 定针直缝针数设定范围1~99针。
C200
C-200 選針盒
  • 红色LED显示，清晰鲜明。
  • 起始/终止回缝针数设定范围1~15针。
  • 多段定针缝针数设定范围1~250针/段，最大13段。
  • 连续回缝针数设定范围1~15针，最大15段。
  • 面板F多功能键：可定义功能，五种功能可供选择。
  • 可外接直流12V LED照明灯。
  • 参数设定功能。
  • 内建记忆体，可储存设定。

Standing Operation Pedal / 立作业踏板

sop 6 1
  • SOP-6可操控速度丶剪线丶抬押脚
  • 从低速到高速的速度控制十分平滑
  • 可配合站立作业，提高缝制效能
