RB-50

RB50 big

RB-50

  • 機殼及渦輪葉片由鋁合金壓鑄製成，兼顧機械強度、耐久性、輕量化與外觀之多重優質特長。
  • RB系列鼓風機完成依照CE / c CSA us 安全規範設計，取得國際公證機構之型式認證，對使用者人身安全有絕對保障。
  • 可依客戶需求來設計。
  • 可選用過熱保護器。

特性 / Specification and Operation Diagram

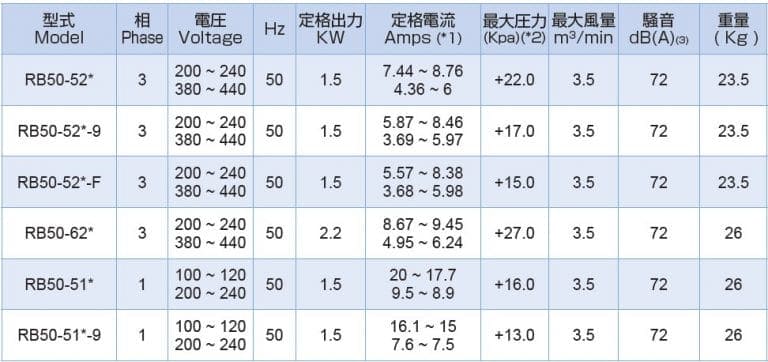

吐出特性 /( 50 Hz ) / Blower with 50 Hz
rb50 50Hz out

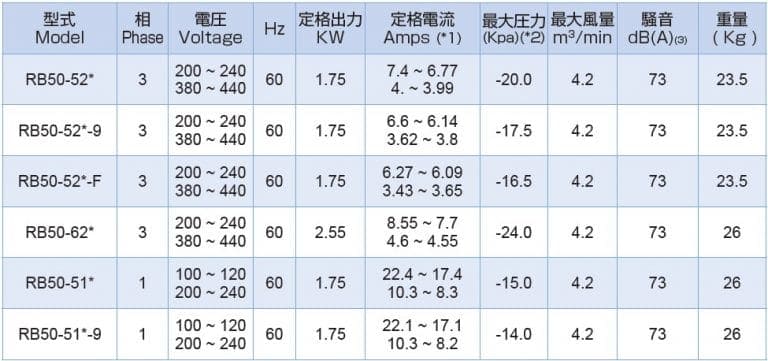

吐出特性 /( 60 Hz ) / Blower with 60 Hz
rb50 60Hz out
  • 註 : 1. 在(*2)的條件下的實測值。
  • 註 : 2. 可連續使用的壓力值。
  • 註 : 3. 吸入/吐出口全開，距離1 M，4點平均值。
  • 註 : 4. 嚴禁全堵使用，請配合加裝洩壓閥。

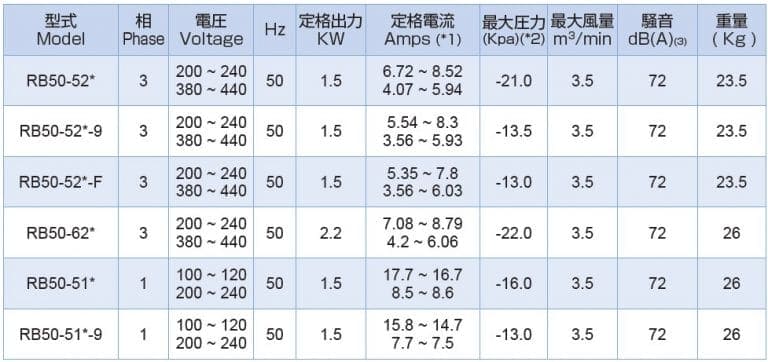

吸入特性 /( 50 Hz ) / Vacuum with 50 Hz
rb50 50Hz in

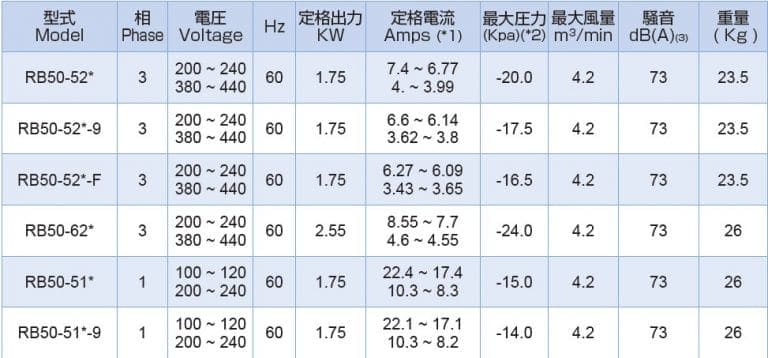

吸入特性 /( 60 Hz ) / Vacuum with 60 Hz
rb50 60Hz in
  • 註 : 1. 在(*2)的條件下的實測值。
  • 註 : 2. 可連續使用的壓力值。
  • 註 : 3. 吸入/吐出口全開，距離1 M，4點平均值。
  • 註 : 4. 嚴禁全堵使用，請配合加裝洩壓閥。

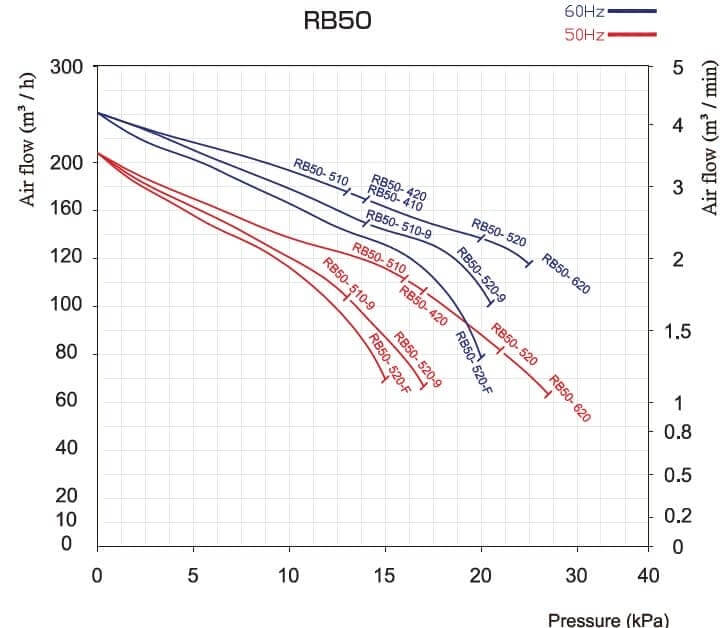

曲線圖 / Operation Diagram - 50/60Hz

吐出 / Blower

rb50 diagram out

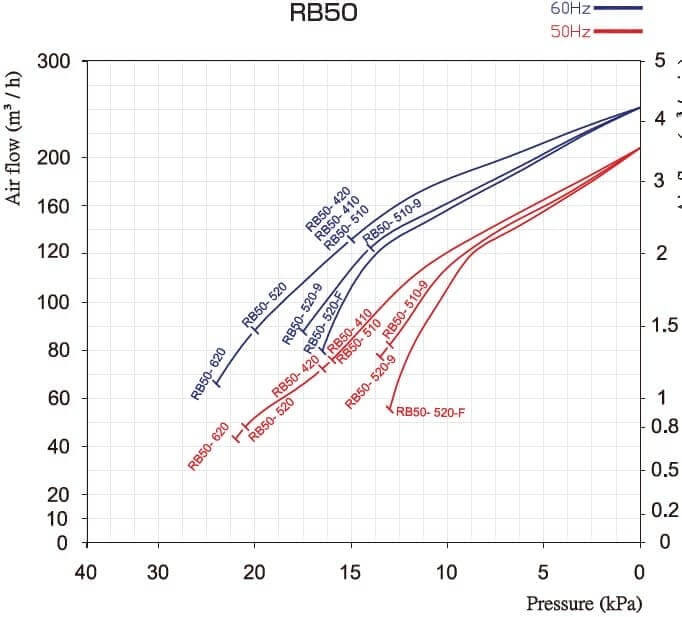

吸入 / Vacuum

rb50 diagram in

尺寸圖 / Dimension

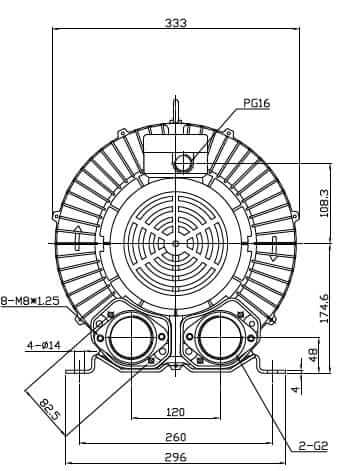

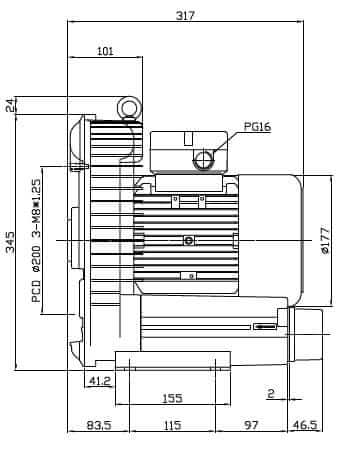

3相-RB50-5

rb50 5 3ph
rb50 5 3ph side

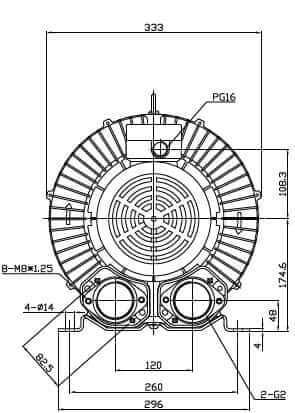

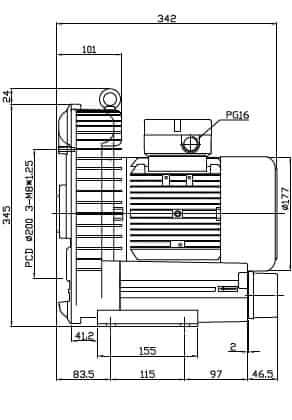

RB50-6 及 IE3

rb50 6IE3
rb50 6IE3 side

編碼表 / Model Code

RB code

標準捆包尺寸 / Standard Packing

RB Packing
